Pierderile de pierdere într-un transformator trifazat montat pe suport inel este un aspect crucial care are un impact semnificativ asupra performanței, eficienței și eficienței generale a costurilor. În calitate de furnizor de transformatoare trifazate montate pe pad principal inel, înțelegerea și abordarea pierderilor rătăcite este de cea mai mare importanță pentru a oferi clienților noștri produse de înaltă calitate.
Înțelegerea pierderii rătăcite
Pierderile de parazit se referă la pierderile de putere dintr-un transformator care apar în afara circuitului magnetic principal și a înfășurărilor. Spre deosebire de binecunoscutele pierderi de cupru (pierderi I²R în înfășurări) și pierderile de miez (histerezis și pierderi de curenți turbionari în miez), pierderile parazite sunt mai complexe și dificil de cuantificat cu acuratețe.
Într-un transformator principal trifazat montat pe pad inel, pierderile parazite pot fi împărțite în mai multe categorii. O sursă majoră este pierderile de curent turbionar în părțile structurale ale transformatorului. Aceste părți structurale, cum ar fi rezervorul, clemele și șuruburile, sunt expuse câmpurilor magnetice de scurgere generate de înfășurări. Când câmpul magnetic de scurgere pătrunde în aceste materiale conductoare, sunt induși curenți turbionari, care, la rândul lor, generează căldură și au ca rezultat pierderi de putere.
Un alt contributor semnificativ la pierderile parazite sunt pierderile de curent circulant în înfășurări sau conductori conectate în paralel. Într-un transformator trifazat, dacă impedanța căilor paralele nu este perfect echilibrată, curenții circulanți vor circula între aceste căi. Acești curenți de circulație duc la disiparea suplimentară a puterii, crescând pierderile totale de pierderi.
Factori care afectează pierderea fără pierderi
Câmp magnetic de scurgere
Mărimea câmpului magnetic de scurgere este un factor cheie care influențează pierderile de pierderi. Un câmp magnetic de scurgere mai puternic va induce curenți turbionari mai mari în părțile structurale, crescând astfel pierderile parazite. Proiectarea înfășurărilor transformatorului, cum ar fi aranjamentul înfășurării, numărul de spire și distanța fizică dintre înfășurări, poate avea un impact semnificativ asupra câmpului magnetic de scurgere. De exemplu, un design de înfășurare mai compact poate reduce câmpul magnetic de scurgere și, în consecință, pierderile parazite.
Proprietățile materialelor
Conductivitatea electrică și permeabilitatea magnetică a materialelor structurale utilizate în transformator joacă, de asemenea, un rol important. Materialele cu conductivitate electrică ridicată vor avea curenți turbionari mai mari induși în ele atunci când sunt expuse la un câmp magnetic. În mod similar, materialele cu permeabilitate magnetică ridicată pot îmbunătăți pătrunderea câmpului magnetic, ceea ce duce la pierderi mai mari. Prin urmare, selectarea materialelor adecvate cu conductivitate electrică scăzută și permeabilitate magnetică poate ajuta la reducerea pierderilor de pierderi.
Condiții de încărcare
Sarcina de pe transformator afectează și pierderile parazite. Pe măsură ce curentul de sarcină crește, câmpul magnetic de scurgere crește, de asemenea, proporțional. Acest lucru are ca rezultat pierderi mai mari de curenți turbionari în părțile structurale și pierderi de curent circulant în conductorii conectați în paralel. În condiții de sarcină mare, pierderile parazite pot deveni o parte semnificativă din pierderile totale din transformator.
Măsurarea pierderilor rătăcite
Măsurarea cu precizie a pierderilor parazite este o sarcină dificilă datorită naturii lor complexe. O metodă comună este măsurarea directă a creșterii temperaturii în părțile structurale ale transformatorului. Măsurând diferența de temperatură dintre condițiile de gol și sarcină maximă și cunoscând proprietățile termice ale materialelor, se poate estima puterea disipată sub formă de căldură (adică pierderile parazite).
O altă abordare este utilizarea software-ului de analiză cu elemente finite (FEA). FEA poate simula distribuția câmpului magnetic în transformator și poate calcula curenții turbionari induși și curenții de circulație în diferite părți. Această metodă oferă o predicție mai detaliată și mai precisă a pierderilor pierdute, dar necesită software avansat și resurse de calcul semnificative.
Impactul pierderilor de pierdere asupra performanței transformatorului
Eficienţă
Pierderile de pierdere reduc direct randamentul transformatorului. Deoarece eficiența este definită ca raportul dintre puterea de ieșire și puterea de intrare, orice creștere a pierderilor parazite va scădea puterea de ieșire pentru o putere de intrare dată, rezultând o eficiență mai scăzută. Un transformator cu pierderi mari parazite va consuma mai multă energie electrică în timpul funcționării, ceea ce duce la costuri de operare mai mari pentru utilizatorul final.
Creșterea temperaturii
Căldura generată de pierderile parazite determină o creștere a temperaturii transformatorului. Creșterea excesivă a temperaturii poate degrada materialele de izolație utilizate în transformator, reducând durata de viață a acestora și crescând riscul defecțiunii izolației. Acest lucru poate duce la reparații costisitoare sau chiar la înlocuirea prematură a transformatorului.
Zgomot
Pierderile parazite pot contribui, de asemenea, la zgomotul generat de transformator. Vibrația pieselor structurale din cauza interacțiunii dintre câmpul magnetic și curenții turbionari induși poate produce zgomot audibil. Zgomotul de nivel înalt poate fi o pacoste în zonele rezidențiale sau comerciale în care este instalat transformatorul.
Strategii pentru a reduce pierderile pierdute
Optimizarea designului bobinării
După cum am menționat mai devreme, designul înfășurării are un impact semnificativ asupra câmpului magnetic de scurgere. Prin optimizarea aranjamentului înfășurării, cum ar fi utilizarea înfășurărilor concentrice sau înfășurărilor intercalate, câmpul magnetic de scurgere poate fi redus. În plus, selectarea corectă a numărului de spire și a dimensiunii conductorului poate ajuta la echilibrarea impedanței înfășurărilor conectate în paralel, reducând la minimum pierderile de curent circulant.
Utilizarea materialelor cu pierderi reduse
Selectarea materialelor cu conductivitate electrică scăzută și permeabilitate magnetică pentru părțile structurale ale transformatorului poate reduce eficient pierderile parazite. De exemplu, utilizarea oțelului inoxidabil nemagnetic sau a aluminiului pentru rezervor și cleme în locul materialelor feromagnetice poate reduce semnificativ pierderile de curenți turbionari.
Ecran magnetic
Instalarea de scuturi magnetice în jurul zonelor cu câmpuri magnetice cu scurgeri mari poate ajuta la redirecționarea câmpului magnetic și la reducerea pătrunderii acestuia în părțile structurale. Scuturile magnetice sunt de obicei realizate din materiale cu permeabilitate magnetică ridicată, cum ar fi mu - metal. Prin absorbția și devierea câmpului magnetic, scuturile magnetice pot preveni inducția de curenți turbionari mari în materialele conductoare din jur.
Ofertele noastre ca furnizor
În calitate de furnizor de transformatoare trifazate montate pe suport inel, ne-am angajat să reducem la minimum pierderile de pierderi în produsele noastre. Echipa noastră de ingineri utilizează tehnici avansate de proiectare și instrumente de simulare pentru a optimiza designul înfășurării și a reduce câmpul magnetic de scurgere. Selectăm cu atenție materiale de înaltă calitate, cu conductivitate electrică scăzută și permeabilitate magnetică pentru a construi părțile structurale ale transformatorului.

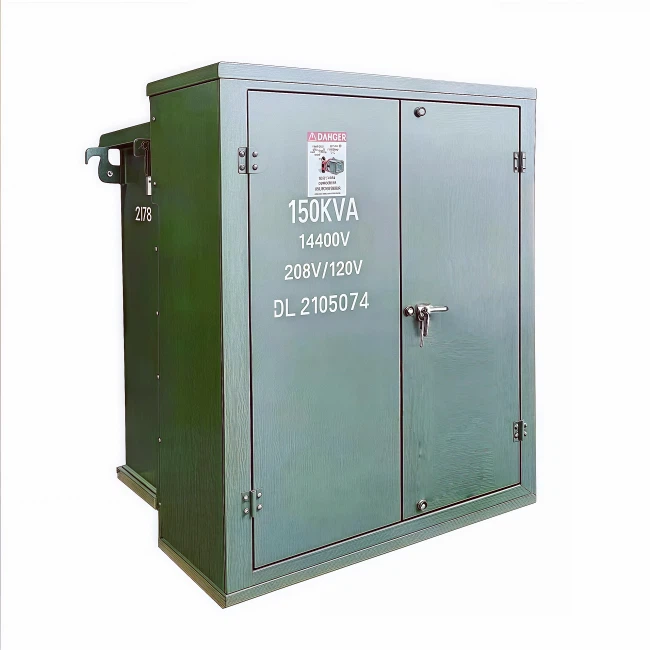

Oferim o varietate de modele de transformatoare, inclusivTransformator montat pe pad frontal mort,Transformator cu montare pe tampon trifazat cu alimentare în buclă, șiTransformator trifazat cu scufundare în ulei. Fiecare dintre aceste modele este conceput pentru a satisface cerințele specifice ale clienților noștri, asigurând în același timp pierderi reduse și eficiență ridicată.
Dacă sunteți în căutarea unui transformator principal trifazat cu inel, vă invităm să ne contactați pentru o discuție detaliată despre nevoile dumneavoastră. Experții noștri tehnici sunt gata să vă ofere sfaturi profesionale și soluții personalizate. Alegând transformatoarele noastre, puteți beneficia de un consum redus de energie, costuri de operare mai mici și o durată de viață mai lungă.
Referințe
- Grover, FW (1946). Calcule ale inductanței: formule și tabele de lucru. Dover Publications.
- McLyman, CW (2004). Manual de proiectare a transformatoarelor și inductorilor. CRC Press.
- Comisia Electrotehnică Internațională (IEC). (2019). IEC 60076 - 2: Transformatoare de putere - Partea 2: Creșterea temperaturii.
