În calitate de furnizor de transformatoare trifazate montate pe suport, întâmpin adesea întrebări cu privire la tensiunea nominală a acestor dispozitive electrice esențiale. Înțelegerea tensiunii nominale a transformatoarelor trifazate montate pe suport este crucială atât pentru inginerii electrici, cât și pentru utilizatorii finali, deoarece afectează direct performanța, siguranța și compatibilitatea transformatorului cu sistemul electric.
Ce este tensiunea nominală?
Tensiunea nominală a unui transformator trifazat montat pe suport este tensiunea specificată la care transformatorul este proiectat să funcționeze optim. Este un parametru fundamental care determină solicitarea electrică pe care o poate suporta transformatorul și puterea pe care o poate transfera eficient. Există două tipuri principale de tensiuni nominale asociate acestor transformatoare: tensiunea nominală primară și tensiunea nominală secundară.
Tensiunea nominală primară este tensiunea aplicată înfășurării primare a transformatorului. Aceasta este de obicei partea de înaltă tensiune a transformatorului, care este conectată la rețeaua de alimentare. Tensiunea nominală secundară, pe de altă parte, este tensiunea de ieșire de la înfășurarea secundară, care este de obicei partea de joasă tensiune și este conectată la sistemul electric al utilizatorului final.
Tensiuni nominale comune pentru transformatoare trifazate montate
În industria electrică, transformatoarele trifazate montate pe suport vin cu o varietate de tensiuni nominale pentru a îndeplini cerințele diferitelor aplicații. Pe partea primară, tensiunile nominale comune includ 2,4 kV, 4,16 kV, 7,2 kV, 12,47 kV, 13,2 kV, 13,8 kV, 23 kV și 34,5 kV. Aceste tensiuni se găsesc de obicei în rețelele de distribuție din diferite regiuni.
Pentru partea secundară, tensiunile nominale tipice sunt 120/208 V, 277/480 V și 347/600 V. Sistemul de 120/208 V este utilizat în mod obișnuit în clădirile comerciale pentru iluminat și sarcini mici de putere. Sistemul 277/480 V este utilizat pe scară largă în aplicații industriale și comerciale, cum ar fi motoare mari și echipamente grele. Sistemul de 347/600 V se găsește adesea în instalații industriale mai mari și în unele clădiri comerciale cu cerințe de mare putere.
Factori care afectează alegerea tensiunii nominale
Mai mulți factori influențează selectarea tensiunii nominale pentru un transformator trifazat montat pe suport. Unul dintre factorii principali este nivelul de tensiune al rețelei electrice în zona în care va fi instalat transformatorul. Tensiunea nominală primară a transformatorului trebuie să se potrivească cu tensiunea rețelei pentru a asigura o funcționare adecvată și un transfer eficient de putere.
Cerințele de încărcare ale utilizatorului final joacă, de asemenea, un rol semnificativ. Diferite tipuri de sarcini, cum ar fi rezidențiale, comerciale sau industriale, au cerințe diferite de tensiune și putere. De exemplu, sarcinile industriale cu motoare mari pot necesita o tensiune nominală secundară mai mare pentru a funcționa eficient.
Un alt factor este distanța dintre transformator și sarcină. Distanțele mai lungi pot necesita tensiuni primare mai mari pentru a reduce pierderile de putere în timpul transmisiei. În plus, codurile și reglementările electrice locale pot specifica anumite niveluri de tensiune din motive de siguranță și compatibilitate.
Importanța tensiunii nominale corecte
Utilizarea unui transformator trifazat montat pe suport cu tensiunea nominală corectă este esențială din mai multe motive. În primul rând, asigură siguranța sistemului electric. Dacă transformatorul funcționează la o tensiune mai mare decât tensiunea nominală, acesta poate provoca supraîncălzire, defectarea izolației și poate duce la un incendiu sau o defecțiune electrică. Pe de altă parte, funcționarea la o tensiune mai mică decât tensiunea nominală poate duce la un transfer ineficient de putere și o performanță redusă.
În al doilea rând, tensiunea nominală corectă este crucială pentru longevitatea transformatorului. Transformatoarele sunt proiectate să funcționeze într-un anumit interval de tensiune, iar funcționarea în afara acestui interval poate accelera procesul de îmbătrânire a izolației și a altor componente, reducând durata de viață a transformatorului.
Ofertele noastre de produse
În calitate de furnizor principal de transformatoare trifazate montate pe suport, oferim o gamă largă de produse cu tensiuni nominale diferite pentru a satisface nevoile diverse ale clienților noștri. NoastreTransformator montat pe tampon trifazat complet sigilateste conceput pentru aplicații în care protecția mediului este o prioritate. Are un design complet etanș care protejează componentele interne de praf, umiditate și alți contaminanți, asigurând o funcționare fiabilă în medii dure.

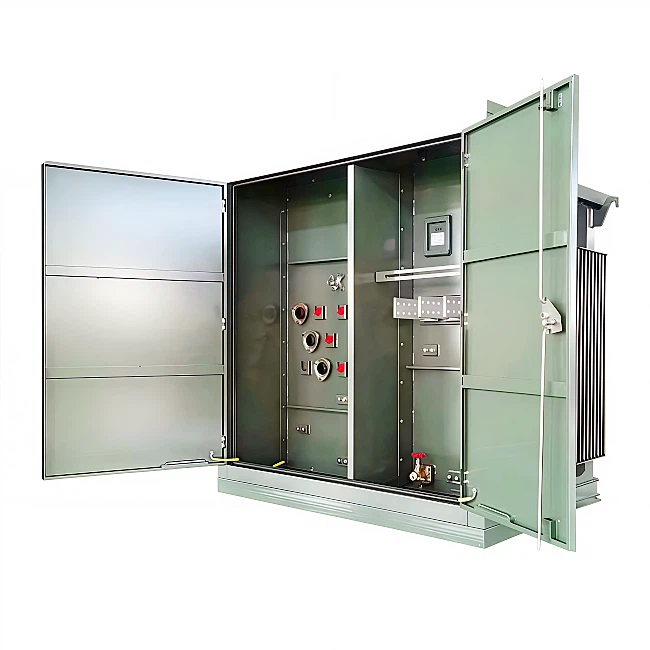

NoastreTransformator trifazat cu izolație clasa Heste potrivit pentru aplicații la temperaturi înalte. Izolația clasa H oferă o rezistență termică excelentă, permițând transformatorului să funcționeze la temperaturi mai ridicate fără a-i compromite performanța sau durata de viață.

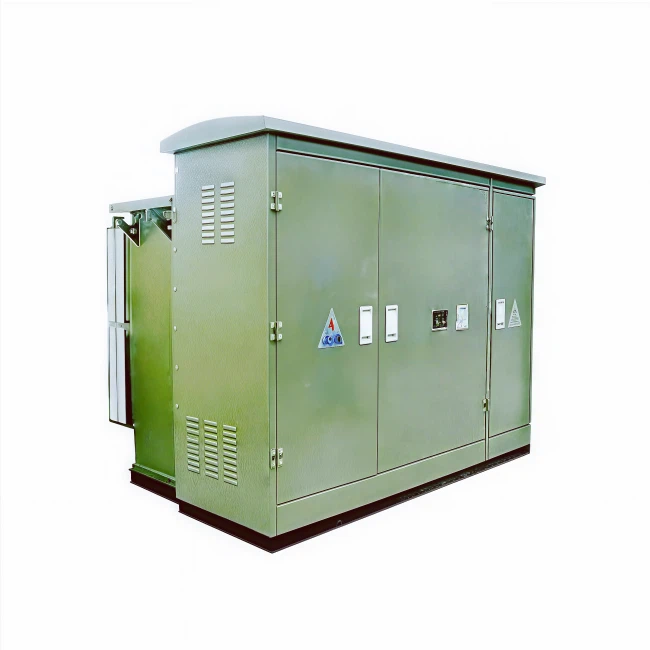

Pentru aplicațiile care necesită o configurație inel - principală, oferimTransformator principal trifazat cu inel montat pe Pad. Acest transformator este proiectat pentru a fi conectat într-o rețea inel - principală, oferind o soluție de distribuție a energiei fiabilă și flexibilă.
Concluzie
În concluzie, tensiunea nominală a transformatoarelor trifazate montate pe pad este un parametru critic care le afectează performanța, siguranța și compatibilitatea cu sistemul electric. Atunci când alegeți un transformator, este esențial să luați în considerare nivelul de tensiune al rețelei electrice, cerințele de sarcină și alți factori pentru a vă asigura că este aleasă tensiunea nominală corectă.
În calitate de furnizor de încredere de transformatoare trifazate montate pe suport, ne angajăm să oferim produse de înaltă calitate cu o gamă largă de tensiuni nominale pentru a satisface nevoile clienților noștri. Dacă sunteți în căutarea unui transformator trifazat montat pe suport, vă invităm să ne contactați pentru mai multe informații și pentru a discuta cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în alegerea transformatorului potrivit pentru aplicația dumneavoastră.
Referințe
- „Manualul transformatorului”, ediția a treia, de John J. Cathey.
- Standardul IEEE C57.12.28 - 2012, „Standard pentru transformatoare de distribuție trifazate, auto-răcite, de tip compartimental, de 2500 kVA și mai mici; înaltă tensiune, 34 500 GrdY/19 920 volți și mai jos; joasă tensiune, 79700Y/13 și sub”.
- ANSI C57.12.00 - 2010, „Cerințe generale pentru lichide - transformatoare de distribuție, putere și reglare imersate”.
