În calitate de furnizor experimentat de substații compacte, am fost martor direct la rolul critic pe care sistemele de împământare îl joacă în funcționarea sigură și eficientă a acestor componente esențiale ale infrastructurii electrice. În această postare pe blog, voi aprofunda în complexitatea sistemului de împământare al unei substații compacte, explorând funcțiile, componentele, considerentele de proiectare și cerințele de întreținere.
Funcțiile sistemului de împământare
Sistemul de împământare al unei substații compacte îndeplinește mai multe funcții vitale. În primul rând, oferă o cale de rezistență scăzută pentru ca curenții de defect să curgă în siguranță în pământ. Când apare o defecțiune, cum ar fi un scurtcircuit între un conductor sub tensiune și carcasa substației, sistemul de împământare asigură că curentul de defect poate ajunge rapid la pământ, reducând astfel riscul de șoc electric pentru personal și deteriorarea echipamentului.
În al doilea rând, sistemul de împământare ajută la stabilizarea nivelurilor de tensiune din cadrul substației. Oferind un punct de referință pentru potențialul electric, ajută la menținerea unui mediu electric echilibrat și stabil, care este esențial pentru funcționarea corectă a tuturor echipamentelor electrice din substație.
În al treilea rând, protejează stația de trăsnet. Fulgerele pot induce tensiuni și curenți extrem de mari în sistemul electric. Un sistem de împământare bine conceput poate disipa în siguranță energia fulgerului în pământ, prevenind deteriorarea componentelor stației.
Componentele sistemului de împământare
Sistemul de împământare al unei substații compacte constă de obicei din mai multe componente cheie.
Electrozi de împământare
Aceștia sunt conductorii care sunt în contact direct cu pământul. Tipurile obișnuite de electrozi de împământare includ tijele de împământare, care sunt de obicei fabricate din oțel acoperit cu cupru sau cupru solid. Tijele de pământ sunt introduse vertical în pământ la o anumită adâncime, de obicei în jur de 2,5 până la 3 metri. Un alt tip este placa de masă, care este o placă metalică plată, adesea din cupru sau oțel galvanizat, îngropată orizontal în pământ. Acești electrozi formează interfața dintre sistemul electric al substației și pământ.
Conductoare de împământare
Acestea sunt firele sau cablurile care conectează diferitele echipamente electrice din substație la electrozii de împământare. Aceștia sunt responsabili pentru transportarea curenților de defect și a altor sarcini electrice de la echipament la pământ. Dimensiunea și materialul conductorilor de împământare sunt selectate cu atenție pe baza nivelurilor așteptate ale curentului de defect și a caracteristicilor electrice ale stației.
Împământare bare colectoare
Barele de împământare sunt utilizate pentru colectarea și distribuirea conexiunilor de împământare în cadrul substației. Acestea sunt de obicei fabricate din cupru sau aluminiu și sunt instalate într-o locație centrală în cadrul substației. Toți conductorii de împământare de la diferite echipamente sunt conectați la bara de împământare, care apoi se conectează la electrozii de împământare.
Considerații de proiectare
Proiectarea unui sistem eficient de împământare pentru o substație compactă necesită o luare în considerare atentă a mai multor factori.
Rezistivitatea solului
Rezistivitatea solului este un factor crucial, deoarece determină rezistența sistemului de împământare. Diferite tipuri de sol, cum ar fi argila, nisipul și argila, au valori diferite de rezistivitate. Solurile cu rezistivitate ridicată pot face mai dificilă curgerea curenților de defect în pământ. Pentru a depăși acest lucru, pot fi utilizate tehnici precum utilizarea mai multor electrozi de împământare, adăugarea de umplere conductivă în jurul electrozilor sau utilizarea tratamentelor chimice pentru a reduce rezistivitatea solului.
Niveluri de curent de eroare
Nivelurile așteptate ale curentului de defect în substație trebuie calculate cu precizie. Aceasta depinde de factori precum capacitatea stației, tipul de echipament electric instalat și configurația rețelei electrice. Dimensiunea conductoarelor de împământare și a electrozilor ar trebui să fie selectată pentru a putea transporta curentul maxim de defect fără a se supraîncălzi sau a provoca căderi excesive de tensiune.
Cerințe pentru echipamente electrice
Diferite tipuri de echipamente electrice din substație pot avea cerințe specifice de împământare. De exemplu, unele echipamente electronice sensibile pot necesita un sistem de împământare mai stabil și cu impedanță scăzută pentru a preveni interferențele electromagnetice. Proiectarea sistemului de împământare trebuie să țină cont de aceste cerințe specifice pentru a asigura funcționarea corectă a tuturor echipamentelor.
Cerințe de întreținere
Întreținerea regulată a sistemului de împământare este esențială pentru a asigura eficiența continuă a acestuia.
Inspecții vizuale
Trebuie efectuate inspecții vizuale periodice pentru a verifica dacă există semne de deteriorare sau coroziune a electrozilor de împământare, conductorilor și barelor colectoare. Orice componente deteriorate sau corodate trebuie înlocuite imediat.
Testarea rezistenței
Rezistența sistemului de împământare trebuie măsurată în mod regulat folosind echipamente de testare adecvate. O valoare mare a rezistenței poate indica o problemă cu electrozii sau conductorii de împământare, cum ar fi o conexiune slăbită sau un conductor rupt. Dacă rezistența măsurată depășește limitele acceptabile, trebuie luate măsuri corective.
Documentare
Trebuie păstrată documentația exactă a sistemului de împământare, inclusiv proiectarea acestuia, detaliile de instalare și istoricul de întreținere. Această documentație poate fi utilă pentru depanarea, upgrade-urile viitoare și respectarea standardelor de siguranță.
Ofertele noastre de substație compactă

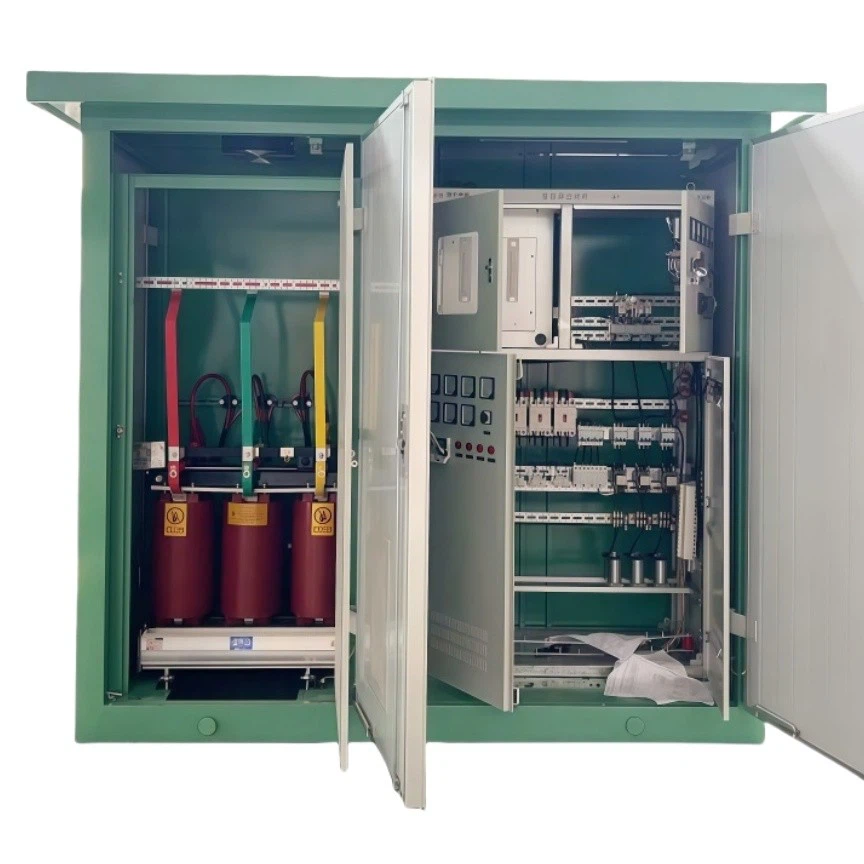

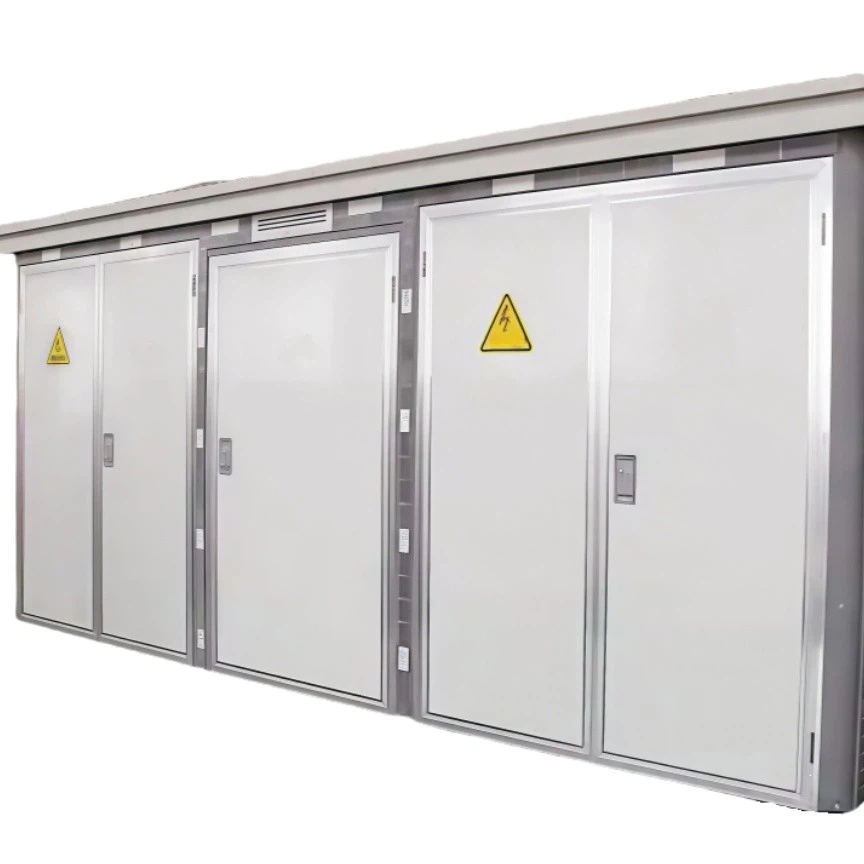

La compania noastră, oferim o gamă largă de substații compacte de înaltă calitate, inclusivSubstație compactă 33kv,Substație compactă de 500 Kva, șiSubstație compactă prefabricată. Fiecare dintre substațiile noastre este proiectată cu un sistem de împământare de ultimă generație pentru a asigura cel mai înalt nivel de siguranță și fiabilitate.
Echipa noastră de ingineri cu experiență proiectează cu atenție sistemele de împământare pentru substațiile noastre compacte, ținând cont de toți factorii relevanți, cum ar fi condițiile solului, nivelurile de curent de defect și cerințele echipamentelor. Folosim numai materiale de cea mai înaltă calitate pentru electrozii de împământare, conductori și bare colectoare pentru a asigura performanță pe termen lung.
Contactați-ne pentru achiziții
Dacă sunteți în căutarea unei substații compacte, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de vânzări este pregătită să răspundă la toate întrebările dumneavoastră, să vă ofere soluții personalizate bazate pe nevoile dumneavoastră specifice și să vă ofere prețuri competitive. Indiferent dacă sunteți o companie de utilități, o instalație industrială sau o întreprindere comercială, avem stația compactă potrivită pentru dvs.
Referințe
- Standardul IEEE 80 - 2013, Ghid IEEE pentru siguranța în împământarea substației de curent alternativ.
- Codul electric național (NEC), articolul 250, Împământare și legare.
- Calitatea sistemelor de energie electrică, de Roger C. Dugan, Mark F. McGranaghan și Surya Santoso.
