Hei acolo! Ca furnizor deTransformator de putere trifazat immers în ulei, am văzut direct cât de important este să menținem aceste transformatoare la temperatura potrivită. Când vine vorba de aceste centrale, gestionarea temperaturii le poate face sau distruge performanța și durata de viață. Așadar, să ne aprofundăm în metodele de protecție a temperaturii pentru un transformator de putere trifazat cu scufundare în ulei.
De ce contează temperatura?
Înainte de a intra în metodele de protecție, să înțelegem de ce controlul temperaturii este crucial. Un transformator de putere trifazat cu scufundare în ulei funcționează prin transferul de energie electrică între diferite niveluri de tensiune. În timpul acestui proces, se generează o cantitate semnificativă de căldură. Dacă această căldură nu este gestionată corespunzător, poate duce la o mulțime de probleme.
Căldura excesivă poate determina degradarea mai rapidă a materialelor de izolație din interiorul transformatorului. Această izolație este vitală pentru prevenirea scurtcircuitelor și asigurarea funcționării în siguranță a transformatorului. Odată ce izolația se defectează, poate duce la defecțiuni electrice, care pot fi costisitoare de reparat și pot cauza chiar întreruperi de curent. Mai mult, temperaturile ridicate pot reduce și eficiența globală a transformatorului, ceea ce duce la un consum de energie crescut.
Metode naturale de răcire
Una dintre cele mai de bază modalități de a proteja un transformator de putere trifazat immers în ulei de supraîncălzire este prin răcire naturală. Într-unTransformator cu auto-răcire immers în ulei, uleiul joacă un rol crucial. Uleiul din transformator acționează ca un lichid de răcire și un izolator. Pe măsură ce transformatorul generează căldură, uleiul o absoarbe și se ridică în partea de sus a rezervorului.
Uleiul fierbinte își transferă apoi căldura către suprafețele mai reci ale rezervorului, care sunt expuse aerului din jur. Acest proces se numește convecție naturală. Aerul mai rece din jurul rezervorului ajută la disiparea căldurii de pe suprafața rezervorului. Această metodă este simplă și fiabilă, dar are limitări. Este cel mai eficient pentru transformatoarele mai mici sau cele cu puteri mai mici. Pentru transformatoarele mai mari sau cele care funcționează sub sarcini mari, răcirea naturală în sine poate să nu fie suficientă pentru a menține temperatura sub control.
Metode de răcire forțată
Când răcirea naturală nu este suficientă, intră în joc metodele de răcire forțată. Există două tipuri principale de metode de răcire forțată pentru transformatoarele de putere trifazate imersate în ulei: răcirea forțată cu aer și răcirea forțată cu ulei.
Forțat - Răcire cu aer
În răcirea cu aer forțat, ventilatoarele sunt folosite pentru a sufla aer peste aripioarele radiatorului rezervorului transformatorului. Aripioarele radiatorului măresc suprafața disponibilă pentru transferul de căldură, iar ventilatoarele ajută la accelerarea procesului prin creșterea fluxului de aer. Această metodă este mai eficientă decât răcirea naturală, deoarece poate elimina căldura din transformator mai rapid.

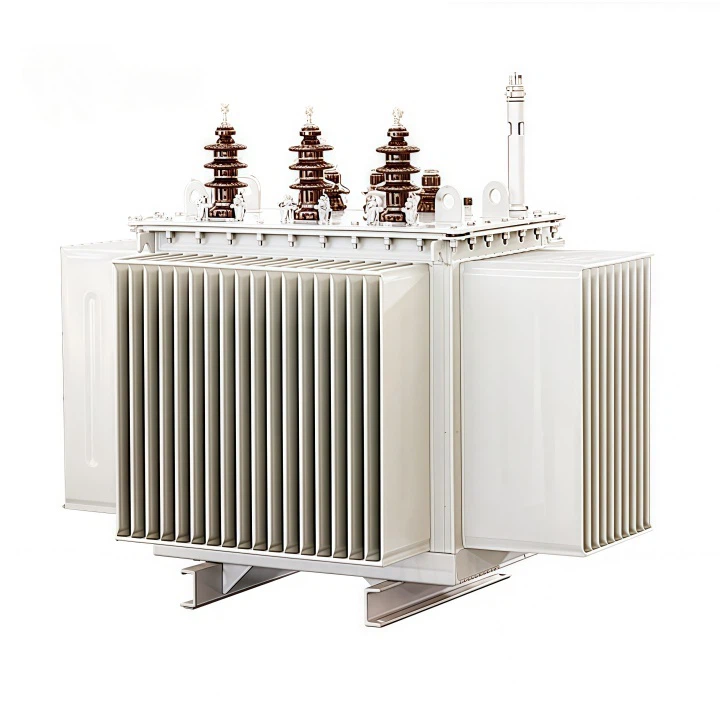

De exemplu, într-unTransformator immers în ulei de 10kvFuncționând într-un mediu fierbinte sau sub sarcină mare, răcirea forțată cu aer poate reduce semnificativ temperatura. Ventilatoarele pot fi controlate de un senzor de temperatură. Când temperatura transformatorului atinge un anumit punct de referință, ventilatoarele se pornesc automat pentru a-l răci.
Forțat - Răcire cu ulei
Răcirea forțată cu ulei duce lucrurile cu un pas mai departe. În această metodă, pompele sunt folosite pentru a circula uleiul prin transformator și un sistem separat de răcire, cum ar fi un schimbător de căldură. Schimbătorul de căldură poate fi răcit cu aer sau apă, în funcție de design.
Pompele asigură că uleiul este în mișcare constantă, ceea ce ajută la distribuirea uniformă a căldurii și la transferarea ei mai eficient în mediul de răcire. Această metodă este deosebit de utilă pentru transformatoarele de putere mari care generează multă căldură. Permite un control mai bun al temperaturii transformatorului, chiar și în condiții extreme de funcționare.
Sisteme de monitorizare si alarmare a temperaturii
Un alt aspect important al protecției temperaturii este monitorizarea. Senzorii de temperatură sunt instalați în diferite puncte din interiorul transformatorului, cum ar fi înfășurarea și uleiul. Acești senzori măsoară în mod continuu temperatura și trimit datele unei unități de control.
Unitatea de control este programată să seteze limite de temperatură. Dacă temperatura depășește aceste limite, se declanșează o alarmă. Acest sistem de avertizare timpurie permite operatorilor să ia măsuri înainte ca situația să scape de sub control. De exemplu, pot reduce sarcina pe transformator sau pot porni sisteme suplimentare de răcire. Unele sisteme avansate de monitorizare pot chiar trimite alerte către dispozitivul mobil al operatorului, asigurându-se că sunt informați, indiferent unde se află.
Materiale de izolare și disipare a căldurii
Alegerea materialelor de izolare și de disipare a căldurii joacă, de asemenea, un rol în protecția temperaturii. Materialele de izolare de înaltă calitate pot rezista la temperaturi mai ridicate fără a se degrada. De exemplu, unele transformatoare moderne folosesc materiale izolatoare sintetice care au proprietăți termice mai bune decât materialele tradiționale.
Materialele de disipare a căldurii, cum ar fi aripioarele radiatorului menționate mai devreme, pot îmbunătăți, de asemenea, capacitatea transformatorului de a elibera căldură. Aceste materiale sunt concepute pentru a avea o conductivitate termică ridicată, ceea ce înseamnă că pot transfera căldura rapid și eficient.
Concluzie
În concluzie, protecția temperaturii pentru un transformator de putere trifazat cu scufundare în ulei este un proces cu mai multe fațete. Metodele naturale de răcire sunt un bun punct de plecare, dar răcirea forțată, monitorizarea temperaturii și alegerea corectă a materialelor sunt adesea necesare pentru o performanță optimă.
Dacă sunteți în căutarea unui transformator de putere trifazat cu scufundare în ulei sau aveți nevoie de sfaturi privind protecția temperaturii, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dumneavoastră specifice.
Referințe
- Manual de inginerie a transformatoarelor de putere electrică, ediția a doua, de Sarulatha S. Pillai
- Tehnologia transformatoarelor: proiectare și aplicare, de George H. Lueg.
