În calitate de furnizor reputat de transformatoare monofazate montate pe stâlp, sunt adesea întrebat despre cerințele pentru măsurarea rezistenței de izolație. Măsurarea rezistenței de izolație este un aspect crucial al întreținerii și siguranței transformatorului, deoarece ajută la detectarea degradării izolației și a potențialelor defecte. În această postare pe blog, voi discuta cerințele cheie pentru măsurarea rezistenței de izolație a unui transformator montat pe stâlp monofazat.
Înțelegerea rezistenței de izolație
Rezistența de izolație este măsura rezistenței la fluxul de curent electric prin materialul de izolație al unui transformator. O rezistență ridicată la izolație indică faptul că izolația este în stare bună, în timp ce o rezistență scăzută la izolație poate sugera deteriorarea sau contaminarea izolației. Măsurarea rezistenței de izolație este o modalitate eficientă de a evalua integritatea sistemului de izolație al transformatorului și de a identifica potențialele probleme înainte ca acestea să conducă la o defecțiune.
Echipamente pentru Masurarea Rezistentei Izolatiei
Pentru a măsura rezistența de izolație a unui transformator monofazat montat pe stâlp, veți avea nevoie de următorul echipament:
- Megohmmetru: Un megohmmetru, cunoscut și sub numele de megger, este un instrument specializat folosit pentru măsurarea rezistențelor mari. Acesta aplică o tensiune înaltă (de obicei între 500 V și 5000 V) izolației și măsoară fluxul de curent rezultat. Rezistența de izolație este apoi calculată folosind legea lui Ohm (R = V/I).
- Cabluri de testare: Cablurile de testare sunt folosite pentru a conecta megaohmetrul la bornele transformatorului. Acestea trebuie să aibă o lungime și o izolație corespunzătoare pentru a asigura măsurători precise.
- Echipament de siguranță: Echipamentul de siguranță, cum ar fi mănuși izolate, ochelari de protecție și un ham de siguranță trebuie purtat când se efectuează măsurători de rezistență a izolației pentru a preveni șocurile electrice.
Pre-măsurare Pregătiri
Înainte de a efectua măsurătorile rezistenței de izolație, trebuie făcute următoarele pregătiri:
- Izolați transformatorul: Transformatorul trebuie să fie complet izolat de sursa de alimentare pentru a preveni șocurile electrice și pentru a asigura măsurători precise. Aceasta include deconectarea tuturor liniilor electrice de intrare și de ieșire, precum și a oricăror circuite de control.
- Descărcați transformatorul: Înfășurările și condensatorii transformatorului ar trebui să fie descărcate pentru a elimina orice energie electrică stocată. Acest lucru se poate face folosind un instrument adecvat de descărcare sau prin scurtcircuitarea bornelor cu un conductor împământat.
- Curățați bornele: Bornele transformatorului trebuie curățate pentru a îndepărta orice murdărie, grăsime sau coroziune care ar putea afecta rezultatele măsurătorii. În acest scop, se poate folosi o cârpă curată și uscată sau un agent de curățare adecvat.
Procedura de măsurare
Următorii pași trebuie urmați atunci când se măsoară rezistența de izolație a unui transformator monofazat montat pe stâlp:
- Selectați tensiunea de testare adecvată: Tensiunea de testare trebuie selectată pe baza tensiunii nominale a transformatorului și a clasei de izolație. Pentru majoritatea transformatoarelor montate pe stâlpi monofazați, se utilizează în mod obișnuit o tensiune de testare de 1000 V sau 2500 V.
- Conectați cablurile de testare: Conectați cablurile de testare ale megaohmetrului la bornele transformatorului. Cablul pozitiv trebuie conectat la înfășurarea de înaltă tensiune, iar conductorul negativ trebuie conectat la înfășurarea de joasă tensiune sau la carcasa transformatorului (împământare).
- Efectuați măsurarea: Porniți megaohmetrul și lăsați-l să se stabilizeze câteva secunde. Megaohmetrul va aplica tensiunea de testare pe izolație și va măsura rezistența de izolație. Înregistrați valoarea măsurată după ce citirea s-a stabilizat.
- Repetați măsurarea: Repetați măsurarea pentru toate combinațiile de înfășurări (de exemplu, de înaltă tensiune la joasă tensiune, de înaltă tensiune la masă și de joasă tensiune la masă) pentru a asigura o evaluare completă a sistemului de izolație.
Valori acceptabile ale rezistenței de izolație
Valorile acceptabile ale rezistenței de izolație pentru un transformator monofazat montat pe stâlp depind de mai mulți factori, inclusiv de tensiunea nominală a transformatorului, vârsta și condițiile de funcționare. Ca regulă generală, rezistența de izolație ar trebui să fie de cel puțin 1 megaohm per kilovolt de tensiune nominală. De exemplu, pentru un transformator de 10 kV, rezistența de izolație ar trebui să fie de cel puțin 10 megaohmi.
Cu toate acestea, este important de reținut că acestea sunt doar linii directoare generale, iar valorile efective acceptabile pot varia în funcție de cerințele specifice ale producătorului transformatorului și de standardele aplicabile. În unele cazuri, o analiză de tendință a valorilor rezistenței de izolație în timp poate fi mai utilă decât o singură valoare de măsurare. O scădere semnificativă a rezistenței de izolație în timp poate indica degradarea izolației și necesitatea unei investigații suplimentare.
Factori care afectează măsurătorile rezistenței de izolație
Mai mulți factori pot afecta acuratețea măsurătorilor rezistenței de izolație, inclusiv:
- Temperatură: Rezistența de izolație depinde de temperatură. Pe măsură ce temperatura crește, rezistența de izolație scade. Prin urmare, este important să se înregistreze temperatura în momentul măsurării și să se corecteze valoarea măsurată dacă este necesar.
- Umiditate: Umiditatea ridicată poate cauza acumularea de umiditate pe suprafața izolației, ceea ce poate reduce rezistența izolației. Măsurătorile trebuie făcute în condiții uscate sau rezultatele trebuie corectate pentru umiditate.
- Contaminarea suprafeței: Murdăria, praful și alți contaminanți de pe suprafața izolației pot oferi o cale conductivă pentru fluxul de curent, ceea ce duce la măsurători inexacte. Suprafața izolatoare trebuie curățată înainte de măsurare.
Importanța măsurătorilor regulate de rezistență a izolației
Măsurătorile regulate ale rezistenței de izolație sunt esențiale pentru funcționarea sigură și fiabilă a transformatoarelor monofazate montate pe stâlpi. Prin detectarea precoce a degradării izolației, defecțiunile potențiale pot fi identificate și reparate înainte de a duce la o defecțiune catastrofală. Acest lucru poate ajuta la prevenirea întreruperilor de curent, la reducerea costurilor de întreținere și la prelungirea duratei de viață a transformatorului.

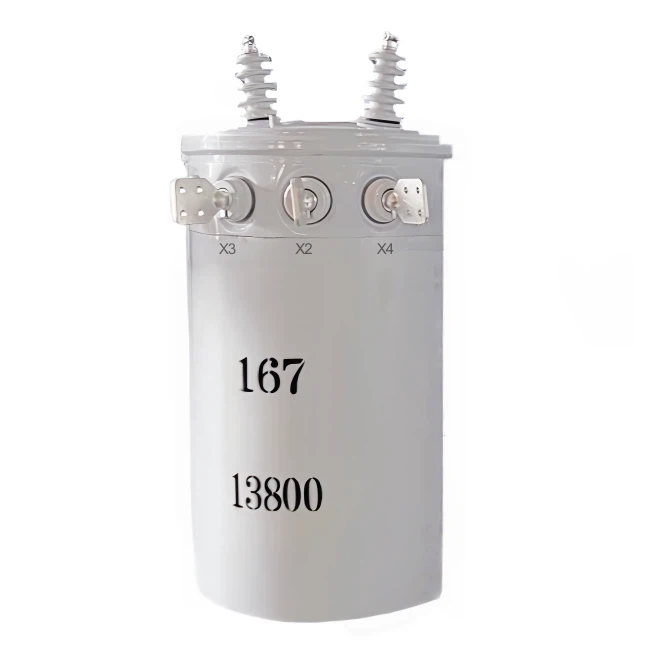

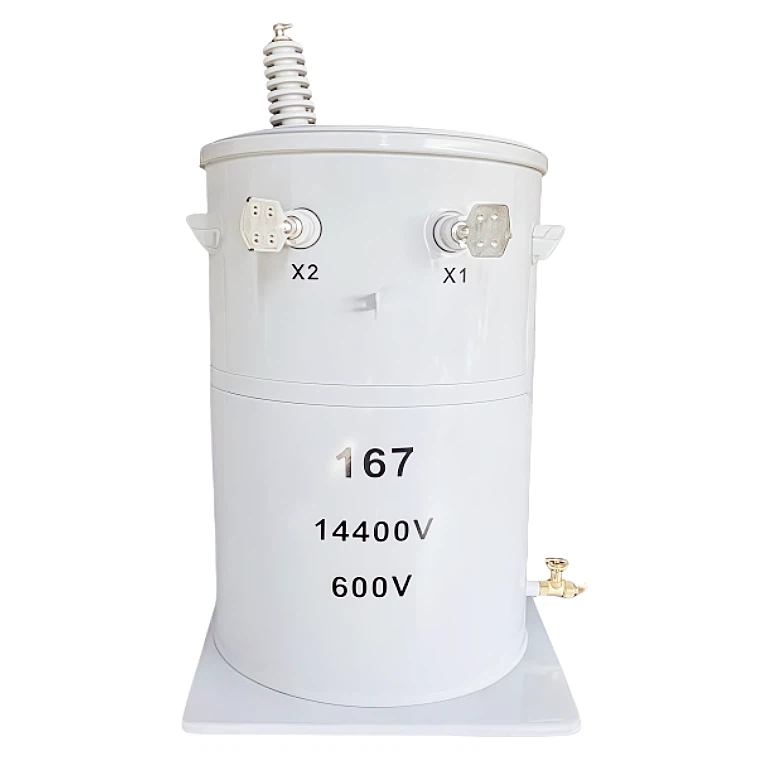

Ca furnizor deTransformator monofazat montat pe stâlp, înțelegem importanța măsurării rezistenței de izolație. Transformatoarele noastre sunt proiectate și fabricate pentru a îndeplini cele mai înalte standarde de calitate și oferim asistență tehnică completă clienților noștri. Fie că sunteți în căutarea unuiTransformator montat pe stâlp monofazat de 167 Kvasau aTransformator montat pe stâlp monofazat de 100 Kva, avem soluția potrivită pentru nevoile dvs.
Dacă sunteți interesat să achiziționați transformatoarele noastre monofazate montate pe stâlpi sau aveți întrebări despre măsurarea rezistenței de izolație, vă rugăm să nu ezitați să ne contactați pentru mai multe informații și pentru a discuta cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în a face alegerea potrivită pentru infrastructura dumneavoastră electrică.
Referințe
- Standarde de siguranță electrică pentru transformatoarele de putere, Comisia Electrotehnică Internațională (IEC)
- Ghid de întreținere și testare a transformatoarelor, Institutul de Ingineri Electrici și Electronici (IEEE)
- Tehnici de măsurare a rezistenței de izolare, manual tehnic Megger
