Hei acolo! În calitate de furnizor de substații compacte, am văzut direct cât de crucială este compensarea puterii reactive în aceste configurații. În acest blog, mă voi scufunda în metodele de compensare a puterii reactive utilizate în substațiile compacte.
Ce este puterea reactivă și de ce contează?
Înainte de a trece la metodele de compensare, să trecem rapid peste ce este puterea reactivă. Puterea reactivă este puterea care oscilează între sursă și sarcină într-un sistem electric de curent alternativ. Nu face nicio muncă reală, dar este necesar pentru funcționarea sarcinilor inductive precum motoarele și transformatoarele.
Cu toate acestea, prea multă putere reactivă poate cauza o grămadă de probleme. Poate duce la pierderi crescute în liniile de transport și distribuție, poate scădea factorul de putere și chiar poate provoca căderi de tensiune. De aceea, compensarea puterii reactive este atât de importantă în substațiile compacte. Ajută la îmbunătățirea factorului de putere, la reducerea pierderilor și la menținerea unei tensiuni stabile.
Bănci de condensatoare
Una dintre cele mai comune metode de compensare a puterii reactive în substațiile compacte este utilizarea băncilor de condensatoare. Băncile de condensatoare sunt formate din mai mulți condensatori conectați în paralel sau în serie. Când sunt conectate la sistemul electric, acestea furnizează putere reactivă sarcinii, ceea ce ajută la compensarea puterii reactive absorbite de sarcinile inductive.
Principalul avantaj al băncilor de condensatoare este că sunt relativ ieftine și ușor de instalat. Ele pot fi, de asemenea, ajustate cu ușurință pentru a satisface cerințele de putere reactivă în schimbare ale sarcinii. De exemplu, dacă sarcina crește, mai mulți condensatori pot fi adăugați la bancă pentru a furniza putere reactivă suplimentară.
Un alt avantaj al băncilor de condensatoare este că pot îmbunătăți factorul de putere al sistemului electric. Prin furnizarea de putere reactivă sarcinii, acestea reduc cantitatea de putere reactivă care trebuie extrasă din rețea, ceea ce la rândul său îmbunătățește factorul de putere. Un factor de putere mai mare înseamnă că sistemul electric este mai eficient și poate economisi costurile cu energia.
Cu toate acestea, băncile de condensatoare au și unele limitări. Pot furniza doar putere reactivă și nu o pot absorbi. Aceasta înseamnă că, dacă sarcina are un factor de putere principal (adică, generează putere reactivă), banca de condensatoare nu va putea să o compenseze. În plus, băncile de condensatoare pot cauza probleme de rezonanță în sistemul electric dacă nu sunt dimensionate sau instalate corespunzător.
Compensatoare static Var (SVC)
Compensatoarele statice Var (SVC) sunt o altă metodă populară de compensare a puterii reactive, utilizată în stațiile compacte. SVC-urile sunt dispozitive electronice care pot regla rapid și continuu puterea reactivă de ieșire pentru a îndeplini cerințele în schimbare ale sarcinii.
SVC-urile funcționează folosind o combinație de reactoare controlate cu tiristoare (TCR) și condensatoare fixe sau comutate cu tiristoare (TSC). TCR-urile pot absorbi putere reactivă din sistem, în timp ce TSC-urile pot furniza putere reactivă. Prin controlul unghiului de aprindere al tiristoarelor, SVC poate ajusta cantitatea de putere reactivă absorbită sau furnizată de TCR și TSC.
Principalul avantaj al SVC-urilor este că pot oferi o compensare rapidă și precisă a puterii reactive. Ele pot răspunde la schimbările de sarcină în câteva milisecunde, ceea ce le face ideale pentru aplicațiile în care sarcina este în continuă schimbare. SVC-urile pot îmbunătăți, de asemenea, stabilitatea tensiunii a sistemului electric prin reglarea tensiunii la punctul de conectare.
Un alt avantaj al SVC-urilor este că pot funcționa pe o gamă largă de niveluri de putere reactivă. Ele pot furniza sau absorbi putere reactivă după cum este necesar, ceea ce le face potrivite atât pentru sarcini inductive, cât și capacitive. În plus, SVC-urile pot fi integrate cu ușurință în sistemul electric existent fără a necesita modificări majore.
Cu toate acestea, SVC-urile sunt mai scumpe decât băncile de condensatoare și necesită sisteme de control mai complexe. De asemenea, generează curenți armonici, care pot cauza probleme în sistemul electric dacă nu sunt filtrati corespunzător.
Compensatoare sincrone statice (STATCOM)
Compensatoarele sincrone statice (STATCOM) sunt cea mai recentă și mai avansată tehnologie de compensare a puterii reactive disponibile. STATCOM-urile sunt similare cu SVC-urile prin faptul că pot ajusta rapid și continuu puterea reactivă de ieșire pentru a satisface cerințele în schimbare ale sarcinii.
Cu toate acestea, STATCOM-urile folosesc un convertor de sursă de tensiune (VSC) în loc de TCR și TSC. VSC poate genera sau absorbi putere reactivă controlând tensiunea și curentul la bornele de ieșire. Acest lucru permite STATCOM să ofere o compensare mai precisă și flexibilă a puterii reactive decât SVC-urile.
Principalul avantaj al STATCOM-urilor este că pot oferi o compensare rapidă și precisă a puterii reactive într-o gamă largă de condiții de funcționare. Ele pot răspunde la schimbările de sarcină în câteva microsecunde, ceea ce le face ideale pentru aplicațiile în care sarcina este foarte dinamică. De asemenea, STATCOM-urile pot îmbunătăți stabilitatea tensiunii sistemului electric prin reglarea tensiunii la punctul de conectare.
Un alt avantaj al STATCOM-urilor este că pot funcționa atât în mod capacitiv, cât și în mod inductiv. Ele pot furniza sau absorbi putere reactivă după cum este necesar, ceea ce le face potrivite pentru o gamă largă de aplicații. În plus, STATCOM generează mai puțini curenți armonici decât SVC, ceea ce le face mai potrivite pentru utilizarea în sisteme electrice sensibile.
Cu toate acestea, STATCOM-urile sunt cea mai scumpă tehnologie de compensare a puterii reactive disponibile și necesită cele mai complexe sisteme de control. De asemenea, necesită o cantitate mare de spațiu pentru instalare și întreținere.
Concluzie
În concluzie, compensarea puterii reactive este un aspect important al funcționării stațiilor compacte. Folosind metoda corectă de compensare a puterii reactive, putem îmbunătăți factorul de putere, reduce pierderile și menține o tensiune stabilă în sistemul electric.
În calitate de furnizor de substații compacte, oferim o gamă largă de soluții de compensare a puterii reactive pentru a satisface nevoile clienților noștri. Indiferent dacă aveți nevoie de o simplă bancă de condensatoare sau de un STATCOM mai avansat, vă putem ajuta să găsiți soluția potrivită pentru aplicația dvs.

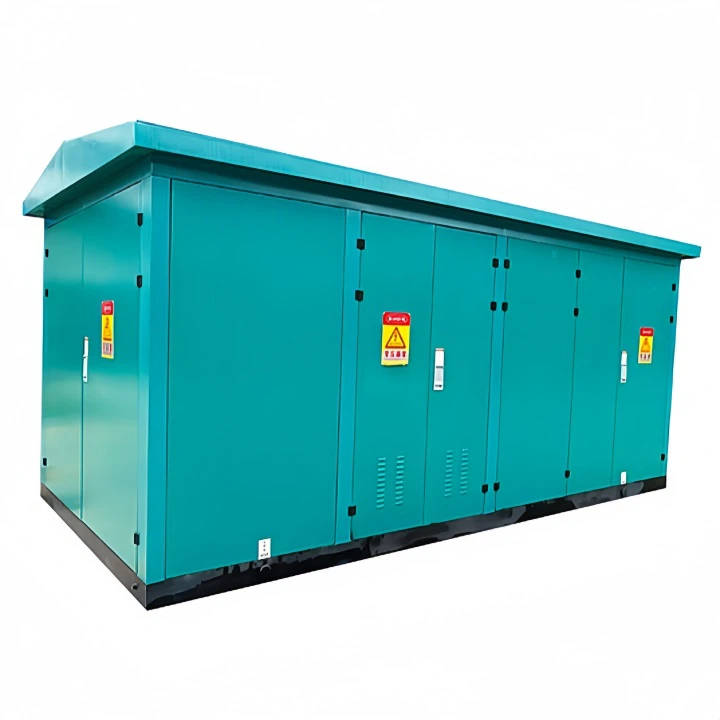

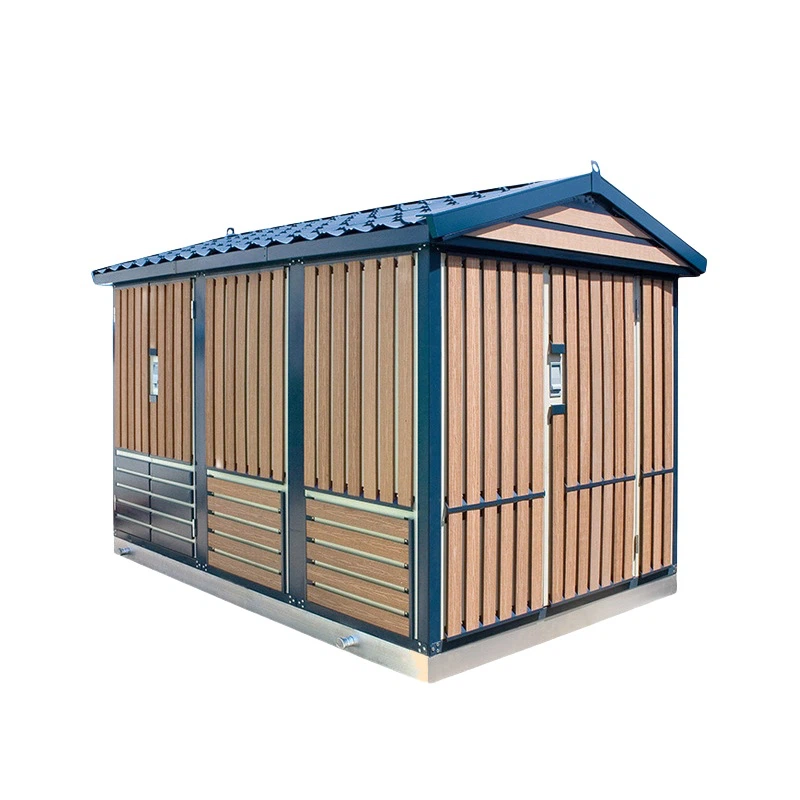

Dacă sunteți interesat să aflați mai multe despre substațiile noastre compacte sau despre soluțiile de compensare a puterii reactive, vă rugăm să vizitați site-ul nostru la adresaSubstație compactă de 500 Kva,Substație compactă prefabricată, sauSubstație compactă 33kv. De asemenea, ne puteți contacta pentru a discuta cerințele dumneavoastră specifice și pentru a obține o ofertă. Așteptăm cu nerăbdare să lucrăm cu tine!
