Testarea performanței unui transformator principal trifazat cu inel este un proces crucial care asigură fiabilitatea și eficiența sistemelor de distribuție electrică. În calitate de furnizor al acestor transformatoare, înțeleg importanța testării precise în furnizarea de produse de înaltă calitate clienților noștri. În acest blog, voi împărtăși câteva metode și considerații cheie pentru testarea performanței transformatoarelor trifazate montate pe pad principal inel.
Inspecție vizuală
Primul pas în testarea unui transformator este o inspecție vizuală amănunțită. Acest lucru ajută la identificarea oricăror daune fizice evidente sau semne de uzură. Verificați exteriorul transformatorului pentru fisuri, lovituri sau semne de coroziune. Priviți conexiunile, inclusiv bucșele și bornele, pentru a vă asigura că sunt strânse și nu prezintă semne de supraîncălzire, cum ar fi decolorarea. Examinați garniturile și garniturile pentru a vă asigura că sunt intacte și asigură o etanșare adecvată. O garnitură deteriorată poate duce la pătrunderea umezelii, care poate afecta grav performanța și durata de viață a transformatorului.
Testarea rezistenței izolației
Testarea rezistenței de izolație este un test fundamental pentru evaluarea stării izolației transformatorului. Folosind un megohmmetru, măsurăm rezistența dintre înfășurări și pământ, precum și între diferite înfășurări. O valoare ridicată a rezistenței de izolație indică o bună integritate a izolației. Valorile scăzute ale rezistenței pot sugera pătrunderea umidității, degradarea izolației sau alte probleme. Este important să efectuați acest test la un anumit nivel de temperatură și umiditate, deoarece acești factori pot afecta semnificativ rezultatele testului. De obicei, tensiunea de testare pentru testarea rezistenței de izolație a transformatoarelor montate pe suport este în intervalul de la 1000V la 5000V, în funcție de tensiunea nominală a transformatorului.
Testarea raportului de viraje
Raportul de spire al unui transformator este raportul dintre numărul de spire din înfășurarea primară și numărul de spire din înfășurarea secundară. Testarea raportului de ture este esențială pentru verificarea funcționării corecte a transformatorului și pentru a se asigura că tensiunea de ieșire este în intervalul specificat. Folosim un tester de raport de rotație pentru a măsura raportul de rotație la diferite prize ale transformatorului. Orice abatere semnificativă de la raportul nominal al spirelor poate indica o problemă cu înfășurarea, cum ar fi un scurtcircuit sau un circuit deschis. Acest test ajută la detectarea defectelor de fabricație sau a daunelor care ar fi putut apărea în timpul transportului sau instalării.
Nu - Testare de sarcină și pierdere de sarcină
Testele fără sarcină și pierderile de sarcină sunt utilizate pentru a determina eficiența transformatorului. Pierderea fără sarcină, cunoscută și sub numele de pierdere în miez, apare atunci când transformatorul este alimentat, dar nu există nicio sarcină conectată la înfășurarea secundară. Este cauzată în principal de histerezis și pierderi de curent turbionar în miez. Pierderea de sarcină, pe de altă parte, are loc atunci când transformatorul furnizează energie unei sarcini. Include pierderi în înfășurări din cauza fluxului de curent.
Pentru a efectua testarea pierderii fără sarcină, aplicăm tensiune nominală înfășurării primare, menținând înfășurarea secundară deschisă în circuit. Măsurăm puterea de intrare, care reprezintă pierderea fără sarcină. Pentru testarea pierderii de sarcină, conectăm o sarcină la înfășurarea secundară și măsurăm puterea de intrare la diferite niveluri de sarcină. Comparând pierderile măsurate cu valorile nominale, putem evalua randamentul transformatorului. Pierderile mari pot indica un design slab, defecte de fabricație sau îmbătrânirea componentelor transformatorului.
Testare de creștere a temperaturii
Testarea creșterii temperaturii este crucială pentru evaluarea performanței termice a transformatorului. În timpul funcționării normale, transformatoarele generează căldură din cauza pierderilor în miez și înfășurări. Creșterea excesivă a temperaturii poate duce la degradarea izolației, la reducerea duratei de viață și chiar la defecțiunea transformatorului. Folosim senzori de temperatură pentru a monitoriza temperatura înfășurărilor și a uleiului (în ulei - transformatoare imersate) în timpul unui test de sarcină. Testul se efectuează de obicei pentru o perioadă specificată, de obicei câteva ore, la o sarcină nominală sau o condiție de suprasarcină definită. Creșterea temperaturii trebuie să fie în limitele specificate de standardele relevante.
Testarea factorului de disipare dielectrică
Testarea factorului de disipare dielectrică, cunoscută și sub numele de testare tan delta, este utilizată pentru a evalua calitatea izolației din transformator. Măsoară raportul dintre puterea disipată în izolație și puterea stocată în izolație. O valoare ridicată a factorului de disipare dielectrică indică o calitate slabă a izolației, care se poate datora pătrunderii umidității, contaminării sau îmbătrânirii. Acest test este deosebit de util pentru detectarea semnelor timpurii de deteriorare a izolației. Aplicam o tensiune sinusoidala la o frecventa specifica izolatiei si masuram curentul si unghiul de faza dintre tensiune si curent.
Testarea impedanței de scurtcircuit
Testarea impedanței la scurtcircuit este utilizată pentru a determina impedanța transformatorului în condiții de scurtcircuit. Este un parametru important pentru protejarea transformatorului împotriva defecțiunilor de scurtcircuit și pentru coordonarea dispozitivelor de protecție din sistemul electric. Aplicăm un curent de scurtcircuit înfășurării secundare, menținând înfășurarea primară sub tensiune la o tensiune redusă. Măsurând tensiunea și curentul, putem calcula impedanța de scurtcircuit. Impedanța de scurtcircuit trebuie să fie în intervalul specificat pentru a asigura funcționarea corectă a transformatorului și a sistemului de protecție.
Considerații pentru testare
Atunci când testați transformatoarele trifazate montate pe suport inel, trebuie să aveți în vedere mai multe considerente. În primul rând, toate testele trebuie efectuate în conformitate cu standardele relevante, cum ar fi standardele IEEE, IEC sau ANSI. Aceste standarde oferă linii directoare pentru metodele de testare, echipamentele de testare și criteriile de acceptare. În al doilea rând, echipamentul de testare trebuie calibrat în mod regulat pentru a asigura rezultate de testare precise și fiabile. În al treilea rând, trebuie luate măsuri de siguranță în timpul testării, deoarece transformatoarele funcționează la tensiuni și curenți înalți.

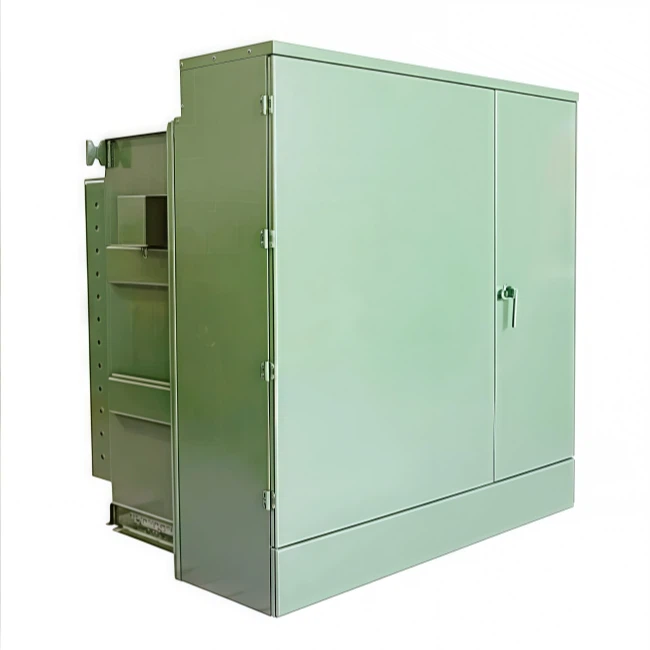

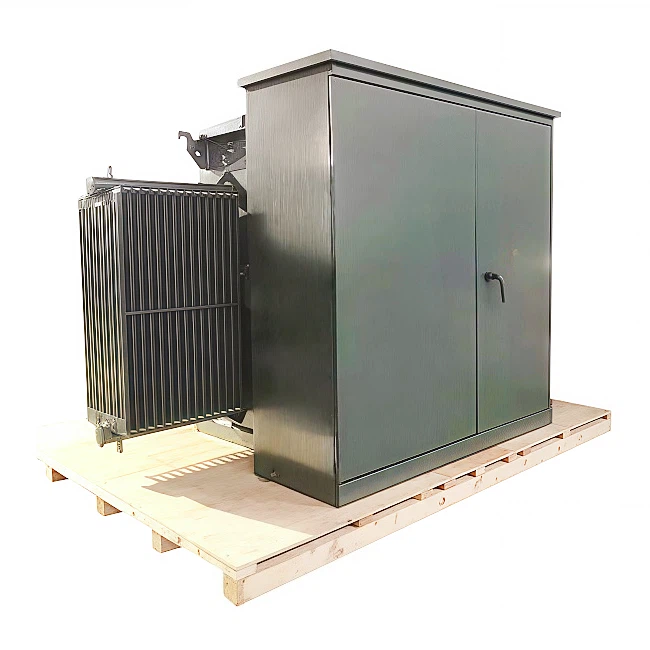

În calitate de furnizor, oferim o gamă largă de transformatoare trifazate montate pe suport inel, inclusivTransformator trifazat cu izolație clasa H,Transformator montat pe tampon trifazat complet sigilat, șiTransformator trifazat cu scufundare în ulei. Transformatoarele noastre sunt testate riguros pentru a ne asigura că îndeplinesc cele mai înalte standarde de calitate.
Dacă sunteți interesat să achiziționați transformatoarele noastre trifazate cu inel sau dacă aveți întrebări despre procesul de testare, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și negocieri de achiziții. Ne angajăm să vă oferim cele mai bune produse și servicii.
Referințe
- IEEE C57.12.28 - Standard pentru transformatoare de distribuție trifazate, de tip compartimental, auto-răcite, de 500 kVA și mai mici; Înaltă tensiune, 34 500 GrdY/19 920 volți și mai jos; Tensiune joasă, 12 470Y/7200 volți și mai jos
- IEC 60076 - 1 - Transformatoare de putere - Partea 1: Generalități
- ANSI C57.12.00 - Cerințe generale standard pentru lichide - transformatoare de distribuție, putere și reglare imersate
