Hei acolo! În calitate de furnizor de transformatoare uscate din rășină epoxidică, am văzut direct importanța unei legături adecvate la pământ. Nu este doar un detaliu tehnic; este un pas crucial care poate avea un impact semnificativ asupra performanței și siguranței acestor transformatoare. Deci, haideți să descoperim cum să împământăm corect un transformator uscat din rășină epoxidică.
De ce este importantă împământarea
În primul rând, de ce trebuie să împământăm aceste transformatoare? Ei bine, împământarea servește mai multor scopuri cheie. Ajută la protejarea împotriva defecțiunilor electrice, oferind o cale de rezistență scăzută pentru ca curenții de defect să curgă în siguranță în pământ. Acest lucru reduce riscul de electrocutare pentru oameni și deteriorarea echipamentului. De asemenea, ajută la stabilizarea nivelurilor de tensiune, asigurând că transformatorul funcționează eficient și fiabil.
Înțelegerea elementelor de bază ale împământării
Înainte de a intra în procesul real de împământare, să trecem rapid peste componentele de bază implicate. Sistemul de împământare constă în general din electrozi de împământare, conductori de împământare și conexiuni de legătură.
Electrozii de împământare sunt partea care intră în contact cu pământul. Tipurile obișnuite includ tije de împământare, plăci de împământare și electrozi acoperiți cu beton. Conductoarele de împământare sunt firele care conectează transformatorul la electrozii de împământare. Conexiunile de legătură sunt utilizate pentru a conecta diverse părți metalice ale transformatorului și echipamentele asociate împreună pentru a asigura continuitatea electrică.
Verificări pre-împământare
Înainte de a începe împământarea transformatorului uscat din rășină epoxidică, trebuie să faceți câteva verificări. În primul rând, examinați transformatorul pentru orice daune vizibile. Dacă există crăpături în rășina epoxidică sau conexiuni slăbite, este important să le reparați înainte de a continua.
Apoi, verificați codurile și reglementările electrice locale. Acestea variază de la un loc la altul și trebuie să vă asigurați că sistemul dumneavoastră de împământare le respectă. Unele zone pot avea cerințe specifice pentru dimensiunea și tipul electrozilor de împământare, precum și adâncimea de instalare.
Selectarea electrozilor de împământare potriviți
Alegerea electrozilor de împământare este crucială. Pentru majoritatea transformatoarelor uscate din rășină epoxidică, tijele de împământare sunt o alegere populară. Sunt relativ ușor de instalat și pot asigura o conexiune bună la pământ. Atunci când alegeți tijele de împământare, asigurați-vă că acestea sunt realizate dintr-un material conductiv, cum ar fi cuprul sau oțelul galvanizat.
Lungimea și diametrul tijelor de pământ contează și ele. În general, tijele mai lungi și mai groase vor oferi o cale de rezistență mai mică către pământ. O regulă bună este să folosiți tije de pământ care au cel puțin 8 picioare lungime și 5/8 inci în diametru.
Dacă aveți de-a face cu condiții proaste de sol, cum ar fi sol uscat sau stâncos, poate fi necesar să utilizați mai multe tije de împământare și să le conectați în paralel. Acest lucru poate ajuta la reducerea rezistenței generale la împământare.
Instalarea electrozilor de împământare
După ce ați selectat electrozii de împământare potriviți, este timpul să îi instalați. Începeți prin a determina locația. Doriți să plasați tijele de pământ într-o zonă în care solul este relativ umed și conducător. Evitați zonele cu pietre mari sau beton.
Utilizați un săpător de stâlpi sau un melc pentru a crea o gaură pentru tija de pământ. Orificiul ar trebui să fie suficient de adânc pentru a găzdui cea mai mare parte a tijei, lăsând aproximativ 6 inci deasupra solului pentru conectare. Introduceți tija de împământare în gaură folosind un baros sau un ciocan pneumatic. Asigurați-vă că tija este dreaptă și bine fixată.
Conectarea conductoarelor de împământare
După instalarea electrozilor de împământare, este timpul să conectați conductorii de împământare. Conductoarele trebuie să fie realizate dintr-un material conductiv adecvat, cum ar fi cuprul. Dimensiunea conductorului depinde de dimensiunea transformatorului și de curentul de defect pe care îl poate suporta.
Conectați un capăt al conductorului de împământare la borna de împământare a transformatorului. Acest terminal este de obicei marcat clar. Utilizați conectori corespunzători, cum ar fi urechi sau cleme, pentru a asigura o conexiune sigură.
Apoi, conectați celălalt capăt al conductorului la electrodul de împământare. Puteți folosi o clemă specială de împământare pentru a atașa conductorul la tija de împământare. Asigurați-vă că conexiunea este strânsă și fără coroziune.
Verificări de legături și continuitate
Legătura este o parte importantă a procesului de împământare. Trebuie să legați împreună toate părțile metalice ale transformatorului, cum ar fi carcasa și cadrul de montare. Acest lucru ajută la asigurarea că nu există nicio diferență potențială între aceste părți, reducând riscul de șoc electric.
Utilizați jumperi de legătură pentru a conecta părțile metalice. Aceste jumperi trebuie să fie realizate dintr-un material conductiv și să aibă o zonă de secțiune transversală adecvată.
După finalizarea împământării și a legăturii, este esențial să efectuați verificări de continuitate. Utilizați un multimetru pentru a verifica rezistența dintre diferitele părți ale sistemului de împământare. Rezistența trebuie să fie în intervalul acceptabil specificat de codurile electrice.
Întreținere și monitorizare
Împământarea corectă nu este un lucru unic. Trebuie să întrețineți și să monitorizați în mod regulat sistemul de împământare. Verificați electrozii de împământare pentru semne de coroziune sau deteriorare. Dacă electrozii sunt corodați, poate fi necesar să fie înlocuiți.
De asemenea, verificați conexiunile conductorilor de împământare și jumperii de legătură. Conexiunile slăbite sau corodate pot crește rezistența la împământare și pot prezenta un risc de siguranță.
Gama noastră de produse
Ca furnizor, oferim o gamă largă de transformatoare uscate din rășină epoxidică. Dacă sunteți în căutarea unuiTransformator de distribuție tip uscat de 11kv, vă avem acoperit. Transformatoarele noastre de 11 kV sunt proiectate pentru a îndeplini cele mai înalte standarde de calitate și performanță.

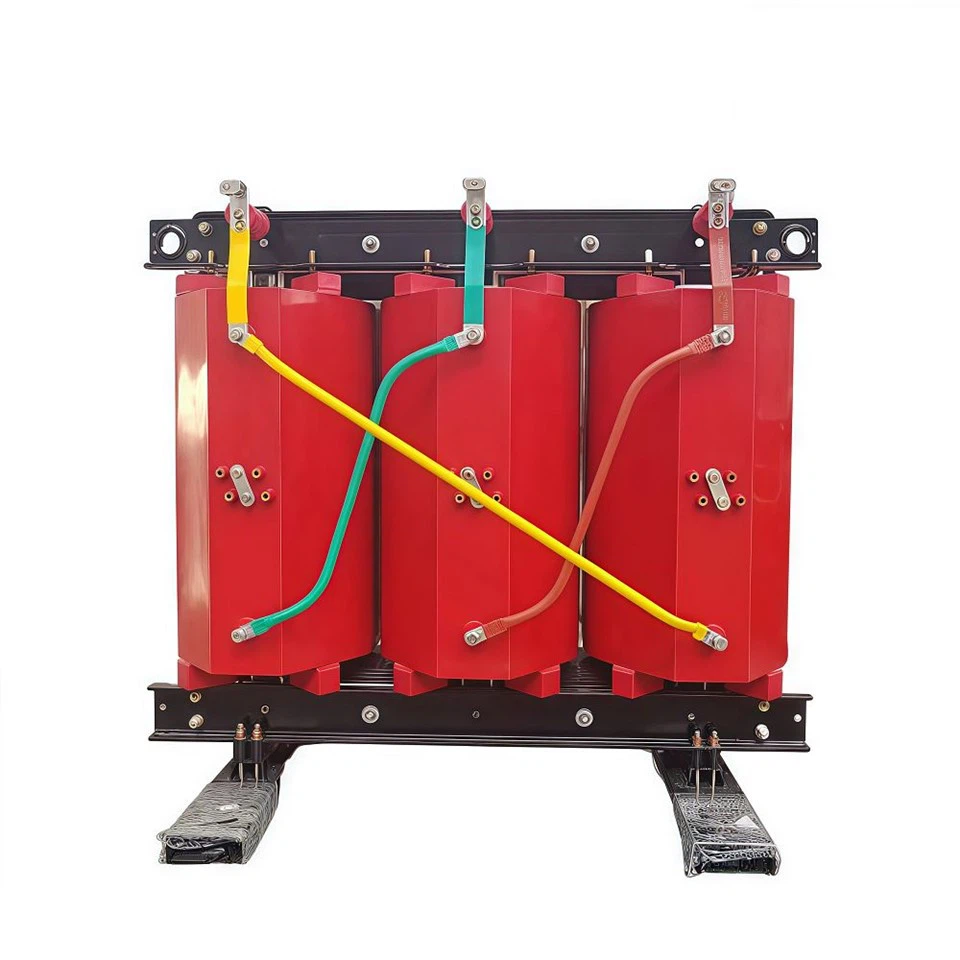

Avem și noiTransformator de tip uscat de 500 kvaopțiuni disponibile. Aceste transformatoare sunt potrivite pentru o varietate de aplicații industriale și comerciale.
Și dacă aveți nevoie de o soluție la scară mai mare, a noastrăTransformator de putere de tip uscatgama poate oferi puterea de care aveți nevoie.
Contactați-ne pentru achiziții
Dacă sunteți interesat de transformatoarele uscate din rășină epoxidică sau aveți întrebări despre împământare sau alte aspecte tehnice, nu ezitați să contactați. Suntem aici pentru a vă ajuta să faceți alegerea potrivită pentru nevoile dumneavoastră electrice. Indiferent dacă sunteți proprietarul unei mici afaceri sau faceți parte dintr-un mare proiect industrial, putem colabora cu dvs. pentru a găsi soluția perfectă pentru transformator.
Referințe
- Manual NEC (National Electrical Code).
- Standardele IEEE (Institutul de Ingineri Electrici și Electronici) privind transformatoarele de putere
- Ghiduri de instalare și întreținere ale producătorului pentru transformatoare uscate din rășină epoxidice
