Hei acolo! În calitate de furnizor de transformatoare de putere de tip uscat de calitate industrială, am văzut direct cum interferența armonică poate fi o adevărată durere în gât pentru operațiunile industriale. Armonicele pot cauza tot felul de probleme, de la supraîncălzire și defecțiune prematură a echipamentelor până la probleme de calitate a energiei și costuri crescute ale energiei. În această postare pe blog, voi împărtăși câteva sfaturi despre cum să preveniți interferența armonică într-un transformator de putere de tip uscat de calitate industrială.
Înțelegerea interferenței armonice
Înainte de a ne aprofunda în strategiile de prevenire, să trecem rapid peste ce este interferența armonică. Pe scurt, armonicile sunt curenți sau tensiuni care au frecvențe care sunt multipli întregi ai frecvenței fundamentale (de obicei 50 sau 60 Hz). Aceste armonici sunt generate de sarcini neliniare, cum ar fi variatoarele de frecvență (VFD), computere și alte dispozitive electronice.
Când aceste sarcini neliniare atrag curent, ele distorsionează forma de undă sinusoidală a sursei de alimentare, creând armonici. Aceste armonice pot călători apoi înapoi în sistemul de alimentare și pot cauza probleme altor echipamente, inclusiv transformatorului de putere.
De ce interferența armonică este o problemă pentru transformatoare
Interferența armonică poate avea mai multe efecte negative asupra transformatoarelor de putere de tip uscat de calitate industrială:
- Supraîncălzire: Armonicele cresc curentul efectiv în înfășurările transformatorului, ceea ce poate provoca supraîncălzire. Supraîncălzirea poate reduce durata de viață a izolației transformatorului și poate duce la defecțiuni premature.
- Pierderi crescute: Armonicele cresc, de asemenea, pierderile de miez și de cupru din transformator, ceea ce poate duce la un consum mai mare de energie și costuri de operare crescute.
- Distorsiunea de tensiune: Armonicele pot provoca distorsiuni de tensiune în sistemul de alimentare, ceea ce poate afecta performanța altor echipamente conectate la același sistem.
Strategii de prevenire
Acum că înțelegem problema, să ne uităm la câteva strategii pentru prevenirea interferențelor armonice într-un transformator de putere de tip uscat de calitate industrială.
1. Selectați transformatorul potrivit
Primul pas în prevenirea interferențelor armonice este să selectați transformatorul potrivit pentru aplicația dvs. Atunci când alegeți un transformator, luați în considerare următorii factori:
- Evaluarea factorului K: Evaluarea factorului K indică capacitatea transformatorului de a gestiona curenții armonici. O evaluare mai mare a factorului K înseamnă că transformatorul este mai capabil să gestioneze armonicile. Pentru aplicații cu conținut ridicat de armonici, alegeți un transformator cu factor K de cel puțin K-4 sau mai mare. Ne puteți consultaTransformator de putere de tip uscat de calitate industrialăopțiuni, care sunt concepute pentru a gestiona diferite niveluri de sarcini armonice.
- Dimensiune si capacitate: Asigurați-vă că transformatorul este dimensionat corespunzător pentru sarcină. Un transformator subdimensionat se poate supraîncălzi atunci când este supus la curenți armonici, în timp ce un transformator supradimensionat poate fi ineficient.
2. Folosiți filtre armonice
Filtrele de armonice sunt dispozitive care sunt concepute pentru a reduce nivelul armonicilor din sistemul de alimentare. Există două tipuri principale de filtre armonice: pasive și active.
- Filtre pasive: Filtrele pasive sunt formate din condensatori, inductori și rezistențe. Sunt proiectate pentru a bloca sau devia curenții armonici din sistemul de alimentare. Filtrele pasive sunt relativ simple și ieftine, dar sunt eficiente doar la un anumit set de frecvențe.
- Filtre active: Filtrele active sunt mai avansate decât filtrele pasive. Ei folosesc componente electronice pentru a monitoriza și corecta în mod activ conținutul armonic al sistemului de alimentare. Filtrele active sunt mai scumpe decât filtrele pasive, dar sunt mai eficiente în reducerea armonicilor pe o gamă largă de frecvențe.
3. Sarcini neliniare separate
O altă modalitate de a preveni interferența armonică este separarea sarcinilor neliniare de sarcinile liniare. Sarcinile neliniare, cum ar fi VFD-urile și calculatoarele, generează armonici, în timp ce sarcinile liniare, cum ar fi motoarele și încălzitoarele, nu. Prin separarea acestor sarcini, puteți reduce cantitatea de curent armonic care curge în transformatorul de putere.
De exemplu, puteți utiliza transformatoare separate pentru sarcini neliniare și liniare. Acest lucru poate ajuta la izolarea armonicilor și la prevenirea ca acestea să afecteze alte echipamente din sistem.
4. Implementați legăturile și legăturile adecvate
Împământarea și conexiunea corespunzătoare sunt esențiale pentru prevenirea interferențelor armonice. Împământarea oferă o cale de impedanță scăzută pentru curenții de defect și ajută la stabilizarea tensiunii în sistemul de alimentare. Lipirea asigură că toate componentele metalice din sistemul electric sunt la același potențial electric, ceea ce ajută la prevenirea șocurilor electrice și la reducerea riscului de interferență electromagnetică.
Asigurați-vă că transformatorul și toate echipamentele asociate sunt împământate și legate în mod corespunzător conform codurilor și standardelor electrice relevante.
5. Monitorizați și întrețineți transformatorul
Monitorizarea și întreținerea regulată a transformatorului sunt cruciale pentru prevenirea interferențelor armonice. Prin monitorizarea performanței transformatorului, puteți detecta din timp orice semne de probleme armonice și puteți lua măsuri corective înainte ca acestea să provoace daune grave.
Unii parametri cheie de monitorizat includ:
- Temperatură: Monitorizați temperatura înfășurărilor și miezului transformatorului pentru a vă asigura că funcționează în limitele recomandate.
- Curent și tensiune: Monitorizați nivelurile de curent și tensiune din transformator pentru a detecta orice semne de supraîncărcare sau distorsiuni ale tensiunii.
- Conținut armonic: Folosiți un analizor de calitate a puterii pentru a măsura conținutul de armonici al sistemului de alimentare și pentru a identifica eventualele probleme.
Pe lângă monitorizare, asigurați-vă că efectuați întreținerea regulată a transformatorului, inclusiv curățarea, inspecția și testarea. Acest lucru poate ajuta la asigurarea faptului că transformatorul funcționează eficient și fiabil.
Rolul transformatoarelor de înaltă calitate în atenuarea armonică

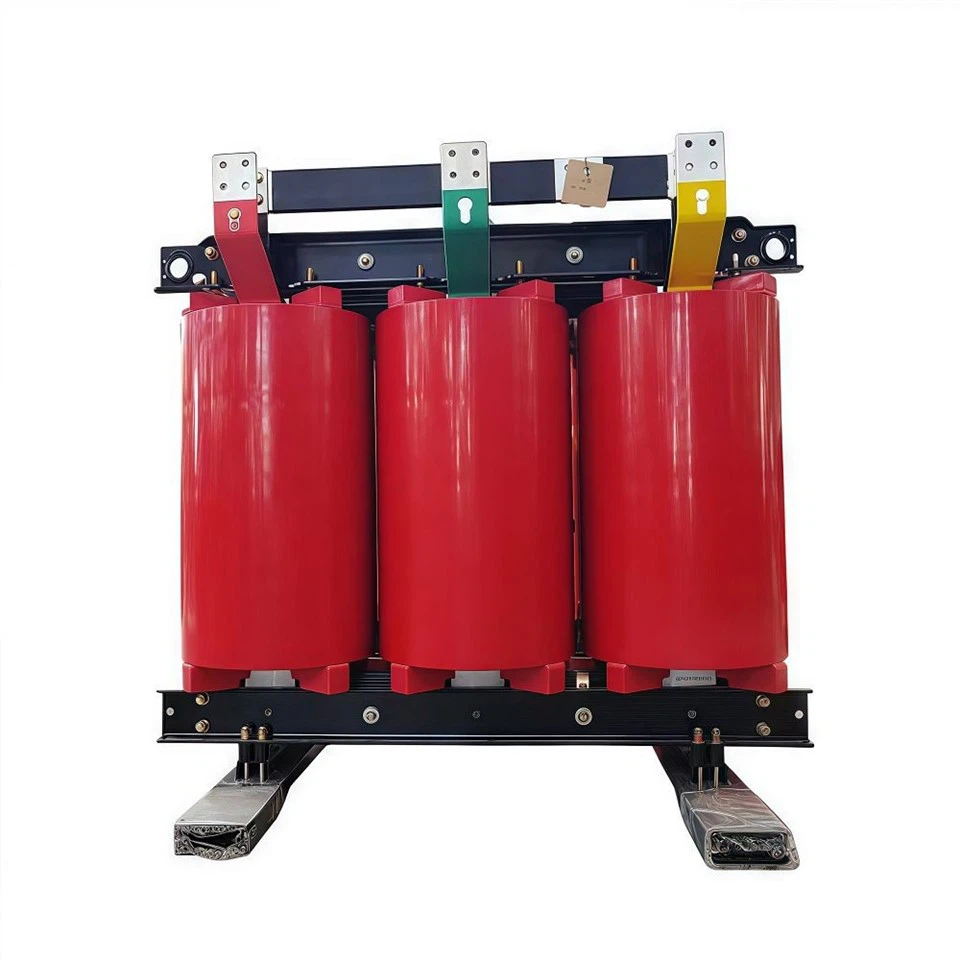

Investiția în transformatoare de putere uscate de calitate industrială poate contribui semnificativ la prevenirea interferențelor armonice. De exemplu, al nostruTransformator de tip uscat de 500 kvaşiTransformator de putere de tip uscat cu izolație clasa Fsunt proiectate cu materiale de izolare avansate și tehnici de construcție care pot rezista mai bine efectelor armonicilor.
Aceste transformatoare sunt proiectate pentru a avea pierderi mai mici și performanțe termice mai bune, ceea ce reduce riscul de supraîncălzire cauzat de curenții armonici. În plus, sunt construite pentru a îndeplini standarde stricte de calitate, asigurând o funcționare fiabilă chiar și în medii industriale dure.
Concluzie
Interferența armonică poate fi o problemă serioasă pentru transformatoarele de putere de tip uscat de calitate industrială, dar nu trebuie să fie. Urmând aceste strategii de prevenire, puteți reduce semnificativ riscul problemelor armonice și puteți asigura funcționarea fiabilă a transformatorului dumneavoastră de putere.
Dacă sunteți în căutarea unui transformator de putere de tip uscat de calitate industrială sau aveți nevoie de ajutor pentru atenuarea armonicii, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dumneavoastră specifice. Contactați-ne astăzi pentru a începe o conversație despre cerințele dumneavoastră și despre modul în care vă putem ajuta în prevenirea interferențelor armonice în sistemul dumneavoastră de alimentare.
Referințe
- Calitatea sistemelor de energie electrică de Roger C. Dugan, Mark F. McGranaghan, Surya Santoso și H. Wayne Beaty.
- Ingineria transformatoarelor: proiectare, tehnologie și diagnosticare de GK Dubey.
